上海中集内燃发电设备有限公司

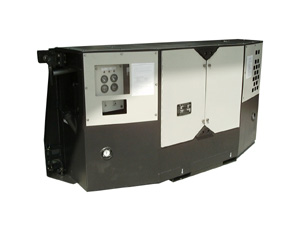

挂壁式柴油发电机组是专门为安装在国际标准冷藏箱的前端上部，为制冷系统提供三相电力设计的。通过专用锁具能与集装箱上部铸造角件的二只安装孔快速连接，并通过机组底部侧面两个专用螺栓紧固在冷藏箱上，以增加其安全性，安装及拆卸仅需数分钟时间。发电机组框架完全由钢结构经焊接而成，并在任意一个方向上都能经受至少5g的加速度力的冲击和振动。

机组型号 CIMC-1EV ZJ-1EB SCGC-1GL

额定功率 (kw) 15

额定电压 (V) 460或440

额定频率 (Hz) 60

外型尺寸 长 (mm) 2310

宽 (mm) 660

高 (mm) 1100

重量 (kg) 950(含润滑油及冷却液)

柴油机 型号 4TNV88-GGE V2203-BG 4L22BD-RF

制造商 日本洋马 日本久保田 山东华源莱动

型式 直立四冲程风扇水箱水冷柴油机

气缸数 4 4 4

缸径 (mm) 88 87 85

行程 (mm) 90 92.4 95

持续功率 (kw) 19.6 20.2 21

总排量 (L) 2.19 2.197 2.156

最大功率 (kw) 23.7 24.4 25.4

转速 (r/min) 1800

冷却液容量 (L) 8

润滑油容量 (L) 8

燃油箱容量 (L) 458 388 410

燃油消耗

L/h

100% (15kw) 5 5.3 5.2

75% (11.25kw) 4 4.2 4.1

50% (7.5kw) 3 3.2 3.1

25% (3.75kw) 2.2 2.3 2.2

0% (0kw) 1.4 1.5 1.4

空滤器型式 重型油浴式

启动系统 12V电启动

冷启动辅助 空气加热器

充电发电机 12V柴油机机带充电发电机

发电机 型号 RF-15-CIMC

制造商 马拉松

绝缘等级 F/H

励磁方式 无刷自励

控制系统 控制器 日本洋马 日本久保田 日本久保田

仪表 计时表、水温表、油压表、充电电流表

安全保护 低油压、高水温、短路及过载安全停机保护

发电机组控制 启动/停机开关、机组故障指示灯

辅助系统 蓄电池 12VDC-100AH免堆护蓄电池

动力输出插座 ISO标准接线盒、符合CEE-17标准，32 安培，接地极为3时指针方向

燃油油位表 美国进口机械式油位表

主开关 美国进口25A主开关，开关跳闸后需人工复位

低油压开关 100±20kpa

高水温开关 97℃±2℃

质量认证体系 ISO9001:2000
